结构紧凑,可靠性高的电子万能系列产品满足各种中小力值的试验要求
EX系列系统以满足各种生产试验要求。可靠性高并容易操作,这些测试系统采用高速率、低振动电机驱动装置和集成、数字闭环控制装置、位移控或应变控的试验。EX系列系统现有各种结构紧凑、高刚度的单柱和双柱台式型配置,适用于中低力值的试验,还有高强度的双柱落地式配置,适用于中高力值的试验。简单易用的Testpilot软件、丰富且不断增加的试验方法标准库以及各种各样的附件使得本系统在非常广泛的材料领域范围内得以应用。
EX系列主要特征
》全套结构紧凑、高刚性的单柱和双柱复合框架配置
》高速率、低振动驱动装置
》免维护的世界一流交流伺服电机和伺服器
》精密预载荷滚珠丝杠
》非离合器式驱动装置,能够在最大力下全速运转
》高分辨率、数字闭环控制器(集成在负荷框架中)
》方便的试验设置和手持器
》多功能、易操作的Testpilot软件,配备丰富且不断增加的试验方法标准库(GB、ASTM、ISO、DIN、EN、BS等)
》HBM高精度负荷传感器
》全套可选夹具、附件、环境系统和引伸计
》可选双空间,以减少设置时间
》防旋转夹具/附件装置
》可选T型工作台
》横梁位移限位保护、力过载保护、过热保护、电压过载保护等
》持久耐用的试验空间保护
主要技术参数
|

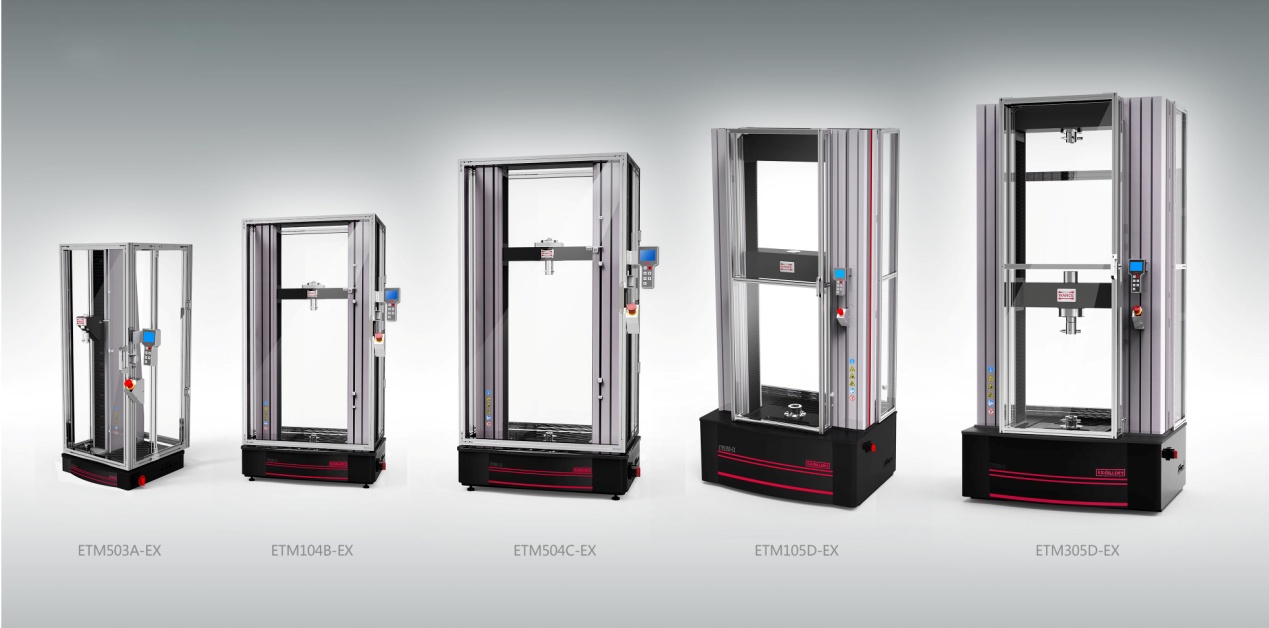

系列
|
ETM503A-EX
|
ETM104B-EX
|
ETM504C-EX
|
ETM105D-EX
|
ETM305D-EX
|
最大额定力(KN)
|
5KN
|
10KN
|
50KN
|
100KN
|
300KN
|
可选试验力
|
5N-5KN可选
|
5N-10KN可选
|
100N-50KN可选
|
50KN
|
200KN,300KN
|
试验空间
|
单空间
|
单空间
|
单或双空间
|
单或双空间
|
单或双空间
|
试验力测量范围
|
0.4%-100%FS
|
0.4%-100%FS
|
0.4%-100%FS
|
0.4%-100%FS
|
0.4%-100%FS
|
试验力示值相对误差
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
±0.5%
|
数据采集频率
|
1000HZ
|
1000HZ
|
1000HZ
|
1000HZ
|
1000HZ
|
试验力分辨力
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
变形测量范围
|
0.2-100%FS
|
0.2-100%FS
|
0.2-100%FS
|
0.2-100%FS
|
0.2-100%FS
|
变形示值相对误差
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
变形分辨力
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
1/500000FS
|
位移示值相对误差
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
±0.50%以内
|
位移分辨力
|
0.05μm
|
0.04μm
|
0.036μm
|
0.02μm
|
0.04μm
|
横梁速度调节范围
|
0.001~1000mm/min
|
0.001~500mm/min
|
0.001~750mm/min
|
0.001~500mm/min
|
0.001~250mm/min
|
横梁行程(无夹具)
|
700(可加高)
|
1000mm
|
1100(可加高)
|
1150(可加高)
|
1200(可加高)
|
试验宽度(mm)
|
100(加载中心到侧罩)
|
420
|
420
|
600
|
650
|
外形尺寸(带防护罩)
|
498(W)×573(D)×1240(H)mm
|
772(W)×535(D)×1500(H)mm
|
775(W)×661(D)×1735(H)mm
|
1152(W)×782(D)×2250(H)mm
|
1218(W)×803(D)×2495(H)mm
|
电源
|
220±10%;50Hz;200W
|
220±10%;50Hz;400W
|
220±10%;50Hz;1000W
|
380±10%;50Hz;2000W
|
380±10%;50Hz;5000W
|
